Einbauschritte - Unterputzmontage
1. ALTEN GURTWICKLER AUSBAUEN
Lassen Sie Ihre Rolladen ganz herunter, so dass Sie den alten Gurtwickler ausbauen und das Gurtband abwickeln können.
2. GURTBAND IN MATOFIX EINFÜGEN
Das Gurtband lässt sich simpel einlegen und befestigen, indem es von vorne in den MATOFIX eingeführt und dann eingehakt werden kann.
3. MATOFIX ANSCHLIESSEN
Auch der Einbau ist unkompliziert: einfach MATOFIX im Gurtkasten mit Montageschrauben fixieren, auf geraden Einbau und Abstand zum Mauerwerk achten – und fertig.Einbauschritte - Aufputzmontage
1. ALTEN GURTWICKLER AUSBAUEN
Lassen Sie Ihre Rollladen ganz herunter, so dass Sie den alten Schwenkwickler abbauen und das Gurtband abwickeln können.
2. GURTBAND IN MATOFIX EINFÜGEN
Das Gurtband lässt sich simpel einlegen und befestigen, indem es oben in den MATOFIX eingeführt und dann auf dem Wickelrad eingehakt wird.
3. MATOFIX ANSCHLIESSEN
Auch der Anbau ist unkompliziert: einfach den MATOFIX mit den Montageschrauben auf dem Mauerwerk oder Rahmen befestigen, dabei auf geraden Anbau achten – und schon fertig.
MATOFIX PRO
MATOFIX
MATOFIX
Elektrischer Rollladen-Gurtwickler zur Unterputzmontage
Komfortable Lösung für automatisches Öffnen und Schließen von Kunststoff-, Alu- und Holzrollläden
- Leichte Montage
- Individuell einstellbare Schaltzeiten zum Heben und Senken
- Großes, gut ablesbares LC-Display mit individuell einstellbarer Beleuchtung
- LEDs signalisieren die eingeschalteten Funktionen
- MATOFIX – elektrischer Gurtwickler
- Anschlusskabel 1,5 m
- Bebilderte Bedienungsanleitung
- Montagematerial
Kompatibles Zubehör:
Sonnen-/Dämmerungssensor eSO371 in 1 m, 2 m und 5 m
Technische Daten
| Artikelnummer MATOFIX | 1001-000054 |
| Artikelnummer MATOFIX Pro | 1001-000061 |
| Verwendung | Unterputz |
| Versorgungsspannung | 230 V ~ 50 Hz |
| Nennleistung (maximal) | 120 W |
| Standby Verbrauch | ≤ 0,2 W |
| Nenndrehmoment | 11 Nm |
| Nenndrehzahl | 32 U/min, geregelt |
| Zugleistung (maximal) | bis 45 kg |
| Gurtbandbreite | 17 – 23 mm |
| Wickelkapazität | 6,3 m (1 mm Gurtbandstärke) |
| zulässige Rolladenfläche | ca. 6 qm bei 5 kg/qm, ca. 3 qm bei 10 kg/qm |
| Kurzzeitbetrieb | 4 min |
| Nachlaufweg | ≤ 0,2 U |
| Schutzklasse | II |
| Schutzart | IP20 |
| Gangreserve (bei Netzausfall) | ca. 20h |
| Abmessungen Gehäuse | 132 x 139 x 34,5 mm (HxTxB) |
| Befestigungslochabstand | 165/185 mm |
| Temperaturbereich | +4 °C bis + 40 °C |
Abmessungen
MATOFIX
Elektrischer Rollladen-Gurtwickler zur Unterputzmontage
- Leichte Montage
- Individuell einstellbare Schaltzeiten zum Heben und Senken
MATOFIX PRO
- Großes, gut ablesbares LC-Display mit individuell einstellbarer Beleuchtung
MATOFIX
- LEDs signalisieren die eingeschalteten Funktionen
- MATOFIX – elektrischer Gurtwickler
- Anschlusskabel 1,5 m
- Bebilderte Bedienungsanleitung
- Montagematerial
Kompatibles Zubehör:
Sonnen-/Dämmerungssensor in 1m, 2m und 5m
-

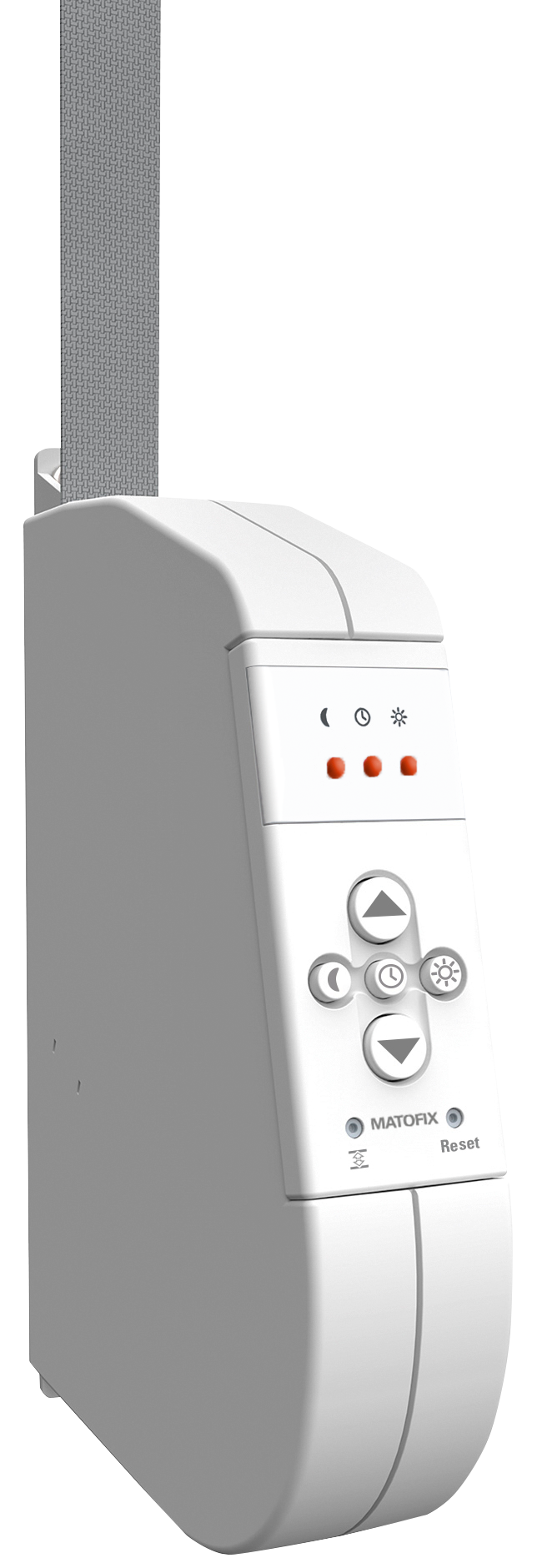

MATOFIX SCHWENKWICKLER
MATOFIX
SCHWENKWICKLER
Elektrischer Rollladen-Gurtwickler zur Aufputzmontage
Komfortable Lösung für automatisches Öffnen und Schließen von Kunststoff-, Alu- und Holzrollläden
- Individuell einstellbare Schaltzeiten zum Heben und Senken
- LEDs signalisieren die eingeschalteten Funktionen
- Leichte Montage
- MATOFIX – elektrischer Gurtwickler
- Anschlusskabel 1,5 m
- Bebilderte Bedienungsanleitung
- Montagematerial
Kompatibles Zubehör:
Sonnen-/Dämmerungssensor eSO371 in 1 m, 2 m und 5 m
Technische Daten
| Artikelnummer MATOFIX Schwenkwickler | 1001-000063 |
| Artikelnummer MATOFIX PRO Schwenkwickler | 1001-000064 |
| Verwendung | Aufputz |
| Versorgungsspannung | 230 V ~ 50 Hz |
| Nennleistung (maximal) | 120 W |
| Standby Verbrauch | ≤ 0,2 W |
| Nenndrehmoment | 11 Nm |
| Nenndrehzahl | 32 U/min, geregelt |
| Zugleistung (maximal) | bis 45 kg |
| Gurtbandbreite | 12 – 15 mm |
| Wickelkapazität | 6,3 m (1 mm Gurtbandstärke) |
| zulässige Rolladenfläche | ca. 6 qm bei 5 kg/qm, ca. 3 qm bei 10 kg/qm |
| Kurzzeitbetrieb | 4 min |
| Nachlaufweg | ≤ 0,2 U |
| Schutzklasse | II |
| Schutzart | IP20 |
| Gangreserve (bei Netzausfall) | ca. 20h |
| Abmessungen Gehäuse | 193 x 158,5 x 37 mm (HxTxB) |
| Befestigungslochabstand | 213 mm |
| Temperaturbereich | +4 °C bis + 40 °C |
Abmessungen
MATOFIX
Elektrischer Rollladen-Gurtwickler zur Aufputzmontage
- Leichte Montage
- Individuell einstellbare Schaltzeiten zum Heben und Senken
MATOFIX PRO Schwenkwickler
- Großes, gut ablesbares LC-Display mit individuell einstellbarer Beleuchtung
MATOFIX Schwenkwickler
- LEDs signalisieren die eingeschalteten Funktionen
- MATOFIX – elektrischer Gurtwickler
- Anschlusskabel 1,5 m
- Bebilderte Bedienungsanleitung
- Montagematerial
Kompatibles Zubehör:
Sonnen-/Dämmerungssensor in 1m, 2m und 5m
ZUBEHÖR FÜR DEN MATOFIX
Sonnen-/Dämmerungssensor
Anschlusskabel für Unterputzgeräte
Aufsatzrahmen

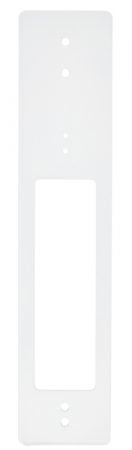

Blendenadapter
Anschlusskabel für Aufputzgeräte
Sonnen-/
Dämmerungssensor
Anschlusskabel für Unterputzgeräte
Aufsatzrahmen
Blendenadapter
Anschlusskabel für Aufputzgeräte
Häufige Fragen
Das bei einem Stromausfall alle Einstellung für 20 Stunden gespeichert bleiben.
MATOFIX Unterputzgeräte: Gurtbänder zwischen 17 mm und 23 mm.
MATOFIX Aufputzgeräte: Gurtbänder zwischen 12 mm und 16 mm.
ja, es können Zeiten für Morgens hoch und Abends runter hinterlegt werden.
Ja, es kann individuell entschieden werden, ob Sie die Sonnen- oder Dämmerungsfunktion oder beides nutzen wollen.
Nein, die eingestellten Fahrtzeiten gelten für die gesamte Woche.
Die Automatik bewirkt zur Abenddämmerung ein automatisches Schließen des Rollladens bis zum unteren Endpunkt (funktioniert nur mit angeschlossenem/angemeldeten Lichtsensor). Der Rollladen öffnet sich wieder zur eingestellten Öffnungszeit oder nach manuellem Auf-Befehl.
Die Gurtwickler sind ausschließlich für Trockenräume geeignet.
Bei unseren Geräten ist es Notwendig ein Gurtband zu verwenden.
Mit einer Schnur ist es mit unseren Geräten nicht möglich Ihren Rollladen zu Automatisieren.
Nein, da weder der MATOFIX noch der MATOFIX PRO funkfähig ist.
Ja, der vorhandene Gurt kann verwendet werden. Es muss kein neuer angeschafft werden.
